Ошибки установки дорожных знаков могут сделать бесполезным даже качественное изделие. Щит бывает хорошо виден с тротуара, но закрыт от водителя ветками, предупреждение появляется слишком поздно, а слабое крепление позволяет знаку развернуться от ветра. Поэтому проверять нужно всю конструкцию вместе: место размещения, высоту, лицевую поверхность, крепёж и опору.
Ставят знак там, где удобнее закрепить
Свободная стойка рядом с дорогой кажется удачным решением, ведь не нужно готовить основание и устанавливать новую опору. Но размещение дорожных знаков зависит от того, где водитель должен получить информацию и с какой точки она начинает действовать. Например, знак ограничения скорости обычно устанавливают в начале участка с соответствующим режимом. Перенос на несколько десятков метров ради удобного монтажа может изменить границы ограничения.
У предупреждающих знаков другая задача: дать время подготовиться к опасному участку. Большинство из них устанавливают за 150–300 м вне населённых пунктов и за 50–100 м в населённых пунктах, хотя для отдельных знаков предусмотрены исключения. Если расстояние отличается от установленного, его указывают на табличке 8.1.1 «Расстояние до объекта». Предупреждение об опасном повороте почти у самого поворота оставляет водителю слишком мало времени на реакцию.
Ошибки встречаются и при выборе дополнительных табличек. «Расстояние до объекта» показывает, сколько осталось до опасного места или другого объекта, а «Зона действия» уточняет протяжённость участка, на который распространяется знак. Число в метрах может выглядеть одинаково, но смысл будет разным. Поэтому перед монтажом сверяют назначение знака, таблички, разметку и соседние указатели, а не просто проверяют комплектность деталей.

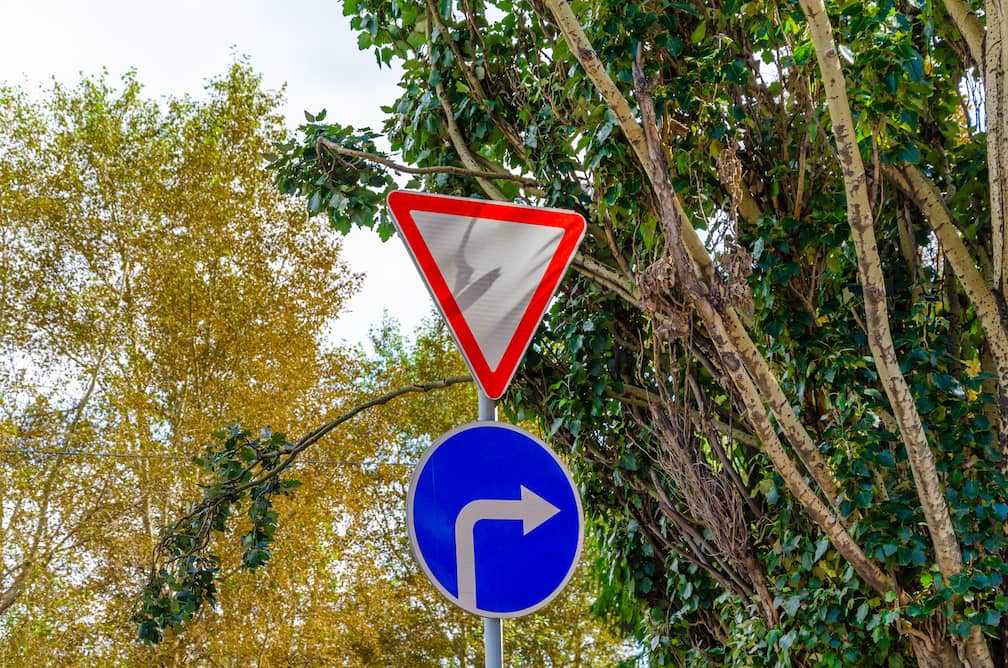

Оценивают видимость рядом со стойкой
Если стоять возле знака, изображение может быть открыто полностью. Однако водитель увидит его с другого расстояния и под другим углом, иногда через поток машин. По общему правилу ГОСТ Р 52289-2019 расстояние видимости должно составлять не менее 100 м. В населённых пунктах при ограничении скорости 40 км/ч и менее допускается не менее 50 м; на прилегающие территории требование этого пункта не распространяется.
Представьте знак, установленный зимой за деревом с голыми ветками. Во время монтажа он хорошо виден, но летом листва закрывает половину изображения. Похожая ситуация возникает возле парковки грузовиков: обзор сохраняется только до появления высокого автомобиля. Поэтому место оценивают с учётом насаждений, стоянки транспорта, рекламных конструкций и других возможных препятствий.
Щит должен быть обращён к тому потоку, для которого предназначена информация. Если развернуть его в сторону соседнего проезда, водитель на основной дороге будет видеть изображение под острым углом. На многополосных участках дополнительно проверяют необходимость дублирования: например, знаки «Уступите дорогу», «Движение без остановки запрещено» и «Ограничение максимальной скорости», установленные справа, должны дублироваться при двух и более полосах в данном направлении. Место для дубля выбирают по правилам стандарта, а не по наличию ближайшего столба.

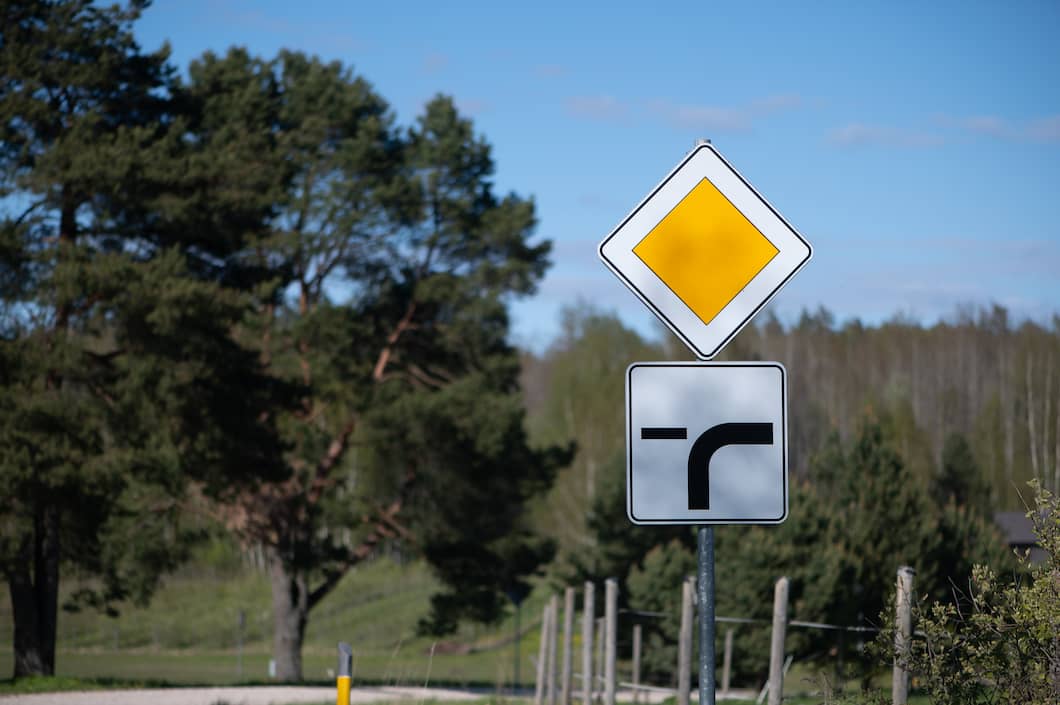

Путают высоту и боковой отступ
Одинаковая длина стоек ещё не означает одинаковую высоту установки. Газон может быть выше проезжей части, а обочина — уходить вниз, поэтому измерение от земли возле опоры даёт неверный результат. Высоту определяют от поверхности дорожного покрытия до нижнего края знака, а не до его центра. При боковом размещении учитывают уровень покрытия на краю проезжей части.
Для основных вариантов установки предусмотрены следующие диапазоны. Они помогают обнаружить грубую ошибку, но не заменяют проверку конкретного участка. Для разделительных полос, островков и некоторых знаков действуют отдельные условия.
- Сбоку от проезжей части вне населённых пунктов — 1,5–3,0 м.
- Сбоку от проезжей части в населённых пунктах — 2,0–4,0 м.
- Над проезжей частью — обычно 5,0–6,0 м.
- На переносных опорах в предусмотренных стандартом случаях — 0,6–1,5 м.
При наличии табличек появляется нюанс, который легко пропустить. В населённых пунктах их учитывают при измерении высоты: отсчёт ведут до нижнего края нижней таблички. Вне населённых пунктов таблички при этом измерении не учитывают. Для знаков 1.4.1–1.4.6 «Приближение к железнодорожному переезду» стандарт также предусматривает исключение.
Боковое расстояние измеряют до ближайшего края щита, а не до оси стойки. В общем случае оно составляет 0,5–2,5 м от края проезжей части; при наличии обочины отсчёт ведут от бровки земляного полотна. Если рядом расположена оборудованная парковка, расстояние отсчитывают от её края, не граничащего с проезжей частью. Для ряда информационных знаков и обозначений населённых пунктов допускается диапазон 0,5–5,0 м.
Проверять нужно и свободный проход возле конструкции. Опора не должна мешать передвижению людей в инвалидных колясках, а низко расположенный щит и выступающий крепёж не должны создавать препятствия на пешеходном маршруте. Особенно внимательно осматривают узкие тротуары, где после установки стойки остаётся мало места. Свободный участок для монтажа ещё не означает, что конструкция не помешает пешеходам.
Выбирают щит без учёта условий
Материалы тоже влияют на результат установки. Дорожные знаки могут иметь металлическую, полимерную или комбинированную основу — ГОСТ Р 52290-2024 допускает эти варианты. Но само название материала не подтверждает прочность готового изделия. Основа должна сохранять форму под предусмотренными нагрузками, а детали конструкции должны быть изготовлены из антикоррозионных материалов либо иметь защитное покрытие.
При комплектации участка Дорожные знаки подбирают вместе с опорами и креплениями. Для небольшого круглого щита и широкого указателя направлений условия крепления отличаются, даже если оба изготовлены из оцинкованной стали. С увеличением площади растёт воздействие ветра, поэтому нельзя автоматически переносить удачное решение с одной конструкции на другую. Проверяют размеры, жёсткость основы, способ крепления и соответствие опоры нагрузкам.
Яркое изображение днём ещё не гарантирует читаемость ночью. Для знаков со световозвращающей поверхностью применяют специальные плёнки: типа А со средней интенсивностью световозвращения, типа Б — с высокой, типа В — с очень высокой. Они возвращают свет автомобильных фар в сторону источника. Обычная декоративная наклейка не заменяет такой материал, даже если цвета и символ выглядят одинаково.
Тип плёнки выбирают по условиям применения, а не только по цене. Например, на автомобильных дорогах федерального значения применение типа А не допускается, а на автомагистралях предусмотрен тип В. Для ряда опасных участков и мест дорожных работ используют тип Б или В. Правильная высота и удачное место не компенсируют неподходящие характеристики лицевой поверхности.
Повреждают знак при монтаже
Сильнее затянуть крепление — не всегда значит закрепить надёжнее. Если прижимная деталь деформирует основу, перекрывает символ или повреждает плёнку, новое изделие оказывается испорчено ещё до эксплуатации. ГОСТ Р 52290-2024 требует сохранять лицевую поверхность при монтаже и не искажать размещённую на ней информацию. Поэтому используют крепёж, подходящий к конструкции щита, а не случайные детали, которыми удалось стянуть его со стойкой.
Прочность опоры нельзя оценивать только покачиванием рукой. Небольшой знак может держаться уверенно, а более широкий щит на той же стойке начнёт поворачиваться или расшатывать основание под действием ветра. Размеры опоры и способ её закрепления выбирают с учётом конструкции, грунта и условий участка. Универсальная глубина установки «для любого знака» здесь не подходит.
Во время дорожных работ встречается другая ошибка: временный знак вводит новый режим, а постоянный продолжает сообщать прежнюю информацию. Противоречащие временной схеме стационарные знаки закрывают чехлами, исключающими прочтение изображения, либо демонтируют. После завершения работ временные средства организации движения убирают, если необходимость в них исчезла. Иначе водитель получает два разных указания вместо одного.
Перед приёмкой участок стоит осмотреть со стороны приближающегося транспорта. Рядом с опорой легко не заметить неверный разворот, перекрытое изображение или противоречие между соседними знаками. Проверку завершают по конкретным пунктам, а не общей оценкой «всё стоит ровно».
- Знак виден на подходе и не закрыт препятствиями.
- Высота и боковой отступ измерены от нужных точек.
- Размер щита и тип световозвращающей плёнки соответствуют условиям применения.
- Крепления не перекрывают изображение и не повреждают лицевую поверхность.
- Опора не мешает пешеходам, а основные, дублирующие и временные знаки не противоречат друг другу.
Большинство ошибок установки можно обнаружить до приёмки, если оценивать знак со стороны водителя и проверять всю конструкцию. Правильное место, подходящие материалы и надёжное крепление должны работать вместе, иначе переделывать придётся уже установленное изделие.
